管道過濾器
籃式過濾器
型號：JTGLL
品牌：JHENTEN
濾網式管道過濾器
JTGLL籃式過濾器，是一種較大型的管道過濾器，濾網的過濾面積是通徑管道面積的2～3倍，適用于雜質含量最高，流通量大的物料中。
JTGLL籃式過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光
產品特色
筒體內外表面采用鏡面拋光，物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求
過濾器殼體可采用環首螺栓連接或快裝連接，操作方便，經濟實用
典型的應用
各種液體的顆粒過濾
化工廠過濾
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
操作條件
最大操作壓力 | 0.6MPa、1.0MPa |
最大操作溫度 | 140℃ |
材料
過濾器殼體 | 304、316L |
排氣、液閥 | 304、316L |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓） |
進出口N1、N2 | 法蘭、螺紋、快裝 |
排氣口N3(選配) | 3/4”外螺紋 |
排液口N4(選配) | 1”外螺紋 |

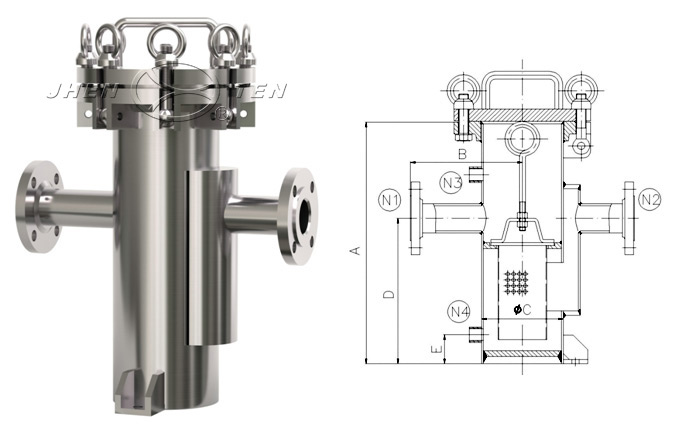

尺寸參數 | 1籃 | |
進出口2” | 進出口3” | |
A：總高（不含濾蓋） | 500 | 580 |
B：進口中心距 | 230 | |
C：直徑 | Φ6” | |
D進出口N1、N2離地高度 | 300 | 360 |
E：排液口N4離地高度 | 60 | |
1籃 | |
進出口4” | 進出口5” |
670 | 830 |
260 | 300 |
Φ10” | Φ14” |
430 | 560 |
60 | |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾籃數量］ | ［濾籃型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGLL | 1L | 30 | 4 | F | E |
1L=1籃 | 20=進出口2”對應濾籃：Φ100×200 | 4= 304 | F=法蘭 | E=EPDM | |
30=進出口3”對應濾籃：Φ110×250 | 6= 316L | K=快裝 | P=PTFE | ||
40=進出口4”對應濾籃：Φ140×300 | L=螺紋 | V=Viton | |||
50=進出口5”對應濾籃：Φ180×400 | S=Sililone |
